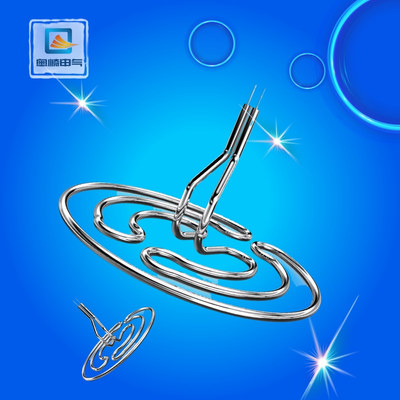

晶圓加熱盤用的鎧裝加熱元件（通常為MICA鎧裝或標準金屬鎧裝）是一種多層復合結構，每一層都有其不可替代的功能。其結構從內到外通常包括：
中心核心：電阻發熱體
材料：通常為鎳鉻合金（NiCr，如Cr20Ni80）、鐵鉻鋁合金（FeCrAl，如Kanthal A-1）等高性能電熱合金。
功能：將電能轉化為熱能的核心部件。
結構形式：通常為線圈形式（Coil），繞制在中央芯棒上或繞成特定形狀，以增加發熱長度，降低表面負荷，延長壽命。
絕緣層與導熱層：高純度氧化鎂粉
材料：高純度、高導熱率的改性氧化鎂（MgO）粉末。
功能：
電氣絕緣：確保電阻絲與金屬護套之間絕緣，防止漏電或短路，保證安全。
導熱：將電阻絲產生的熱量高效地傳遞到金屬護套。其導熱性能至關重要。
機械固定：填充所有空隙，固定電阻絲的位置，防止其移動或短路，并增強元件的結構強度。
保護外殼：金屬護套
材料：
不銹鋼：如304、316L，具有良好的耐腐蝕性和綜合性能，適用于大多數場合。
因科鎳合金：如Inconel 600、Inconel 601，具有優異的抗高溫氧化、抗蠕變和耐腐蝕能力，用于更高溫度（>500°C）和更苛刻的環境（如CVD工藝中的反應氣體）。
密封保護：保護內部的電阻絲和MgO粉免受環境（特別是工藝腔體內的腐蝕性氣體、等離子體）的影響。
機械支撐：承受外部壓力、沖擊和振動。
熱傳導作為最終的熱傳導界面，將熱量傳遞給加熱盤基體。
密封與引線
引線材料：通常為與電阻絲相同或兼容的合金，外部常有纖維編織層和高溫陶瓷珠進行絕緣和保護。
末端密封：元件的末端采用特殊的玻璃粉或陶瓷密封膠進行嚴密封裝，防止空氣中的水分侵入導致MgO吸潮（吸潮會大幅降低絕緣性能）。
特殊設計：MICA鎧裝
在一些設計中，電阻絲會先被包裹在氧化鎂粉中，再插入金屬護套。氧化鎂是極好的絕緣和導熱材料，這種結構可以進一步提升高溫下的絕緣性能和可靠性。
界面熱阻：
金屬護套外表面與加熱盤基體（如鋁）之間存在微觀空隙，產生巨大的界面熱阻，這是影響加熱效率和均勻性的首要問題。
解決方案：高性能加熱盤采用熱等靜壓（HIP） 或釬焊（Brazing） 工藝，在高溫高壓下使金屬護套與基體材料發生塑性變形或冶金結合，能有效消除超過95%的界面熱阻，極大提升性能。
熱應力：
加熱管與基體材料的熱膨脹系數（CTE）不匹配，在熱循環中會產生交變熱應力，可能導致元件松動或基體開裂。
解決方案：通過有限元分析（FEA）進行優化設計，選擇CTE相對匹配的材料，并依靠HIP工藝形成強韌的界面結合，可以有效分散和承受這些應力。
晶圓加熱盤用的鎧裝加熱元件是一個技術含量極高的精密部件。其“電阻絲-氧化鎂-金屬護套” 的三明治結構，完美地平衡了 “發熱（功能）、絕緣（安全）、導熱（效率）、保護（可靠）” 這四個核心要求。
它的性能優勢（高功率、長壽命、高可靠性）直接來源于其結構，而其性能挑戰（熱滯后、界面熱阻）也由其物理結構所決定。因此，對元件結構的深度理解是選擇和設計高性能晶圓加熱盤的基石?，F(xiàn)代高性能加熱盤通過先進的集成工藝（如HIP） 和精心的熱設計，最大限度地發揮了鎧裝元件的優勢，同時克服了其固有缺點，從而滿足了半導體制造對溫度控制日益嚴苛的要求。
